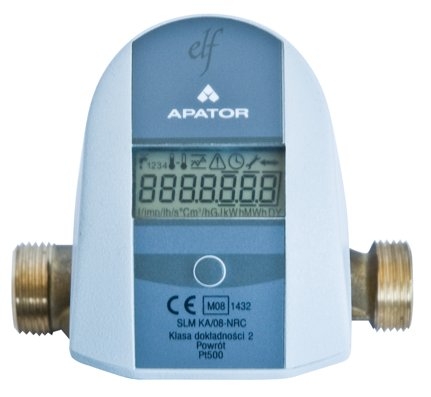

Kompaktní kalorimetr ELF

Měřič tepla je určen k měření spotřeby tepla dodávaného distribučními sítěmi v malých množstvích (např. bytovými jednotkami), dle tepelného výkonu od 0,3kW do 850 kW s konstrukcí odpovídající právním předpisům o použití s upravenou vodou jako topným médiem. Měřiče tepla jsou vyráběny v pěti velikostech pro čtyři nominální velikosti průtoku. Velikosti měřiče tepla se liší v průměru a typech připojení.

Měřič tepla se skládá z měřiče průtoku s párem čidel teploty Pt 500 s jímkami a s elektronickým indikátorem, kde jsou nastavovány hodnoty odečtu ve formě zvolené uživatelem.

Instalované senzory jsou typu TOPE42 Pt 500 - snímače teploty a lopatkový průtokoměr bez magnetické spojky který musí být odečítán pouze specifickým typem elektronického odečítače.

Měřiče tepla „Elf“ jsou kompatibilní měřiče tepla s dálkovým odečtem a dalšími až čtyřmi dodatečnými zařízeními (např. plynoměr a měřič studené vody) vybavených kartami impulsních výstupů. Interface vyvinuté pro tento produkt jsou:

• M-BUS interface, který umožňuje napojení dalších dvou impulsních výstupů a rovněž poskytuje impulsní výstup
• M-BUS pro napojení čtyř dodatečných impulsních vstupů
• M-Bus pro napojení čtyř dodatečných impulsních vstupů, nebo tří vstupů s jednoho impulsního výstupu
